کابلشو (12)185 بلند سفارشی رحیل (B18512)

معرفی

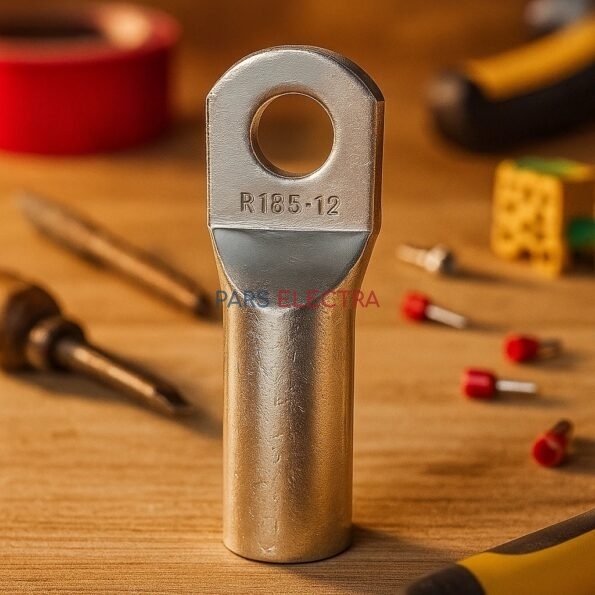

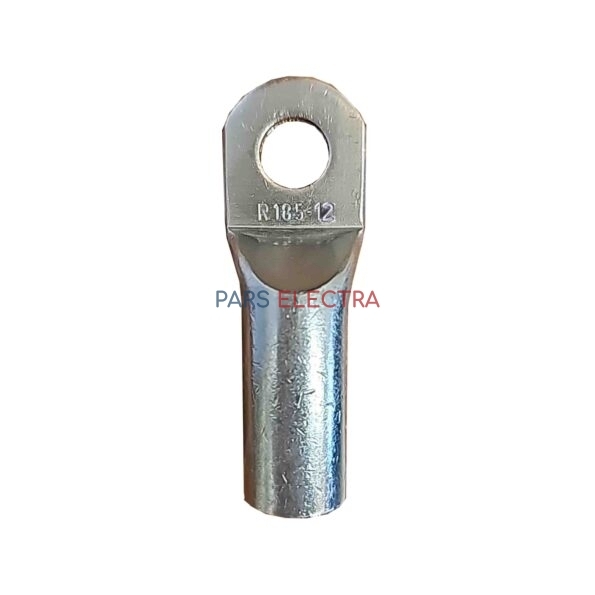

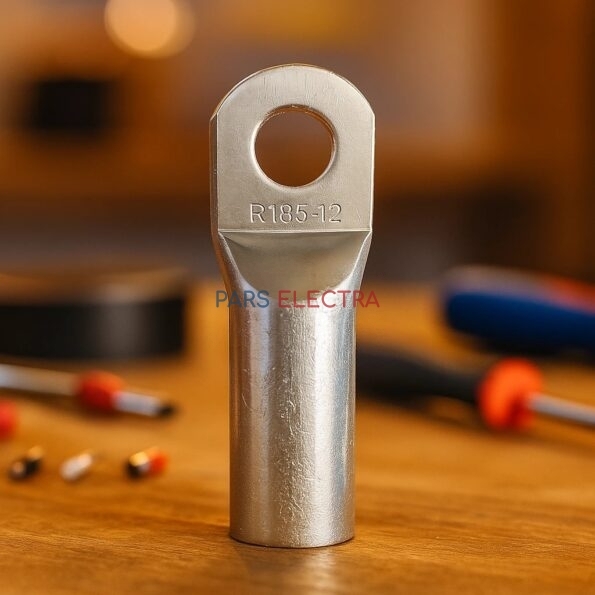

کابلشو بلند 12-185

کابلشو بلند یا Lug بلند مدل 12-185 یکی از پرکاربردترین اتصال‌دهنده‌های کابل در صنعت برق و الکترونیک است. این قطعه فلزی به منظور ایجاد اتصال مکانیکی و الکتریکی مطمئن بین کابل و تجهیزات برق مانند تابلو برق، کلیدها، فیوزها، ترانسفورماتورها و دیگر ادوات الکتریکی طراحی و ساخته شده است.

مدل 12-185 به طور خاص برای کابل‌هایی با سطح مقطع 185 میلی‌متر مربع تولید شده و قطر سوراخ اتصال آن 12 میلی‌متر است. این ویژگی‌ها باعث شده که این کابلشو برای اتصالات با جریان‌های بالا و کاربردهای سنگین صنعتی بسیار مناسب باشد.

جنس و طراحی کابلشو بلند 12-185

بدنه این کابلشو معمولاً از مس خالص یا آلومینیوم آنودایز شده ساخته می‌شود تا حداکثر رسانایی و مقاومت در برابر خوردگی فراهم شود.

ویژگی‌های طراحی:

1. طول بلند: طول بیشتر کابلشو نسبت به مدل‌های استاندارد، باعث می‌شود ناحیه فشردن کابل بزرگ‌تر باشد و انتقال جریان الکتریکی بدون افت انجام شود.
2. سوراخ اتصال استاندارد: قطر سوراخ 12 میلی‌متر امکان نصب بر روی پیچ‌ها و بولت‌های استاندارد را می‌دهد.
3. پوشش سطحی: اغلب دارای آبکاری قلع برای جلوگیری از اکسید شدن و بهبود تماس الکتریکی.

نحوه عملکرد کابلشو بلند 12-185

عملکرد این قطعه بر پایه اصل ارتباط رسانا و مکانیکی است:

1. آماده‌سازی کابل: ابتدا روکش عایق کابل به اندازه‌ای که متناسب با طول بخش استوانه‌ای کابلشو باشد با ابزار مخصوص برداشته می‌شود.
2. قرار دادن کابل داخل بخش استوانه‌ای: سیم‌های رشته‌ای کابل به‌طور کامل داخل لوله فلزی کابلشو قرار می‌گیرند.
3. پرس کردن کابلشو: با استفاده از ابزار پرس مخصوص (دستگاهی هیدرولیک یا مکانیکی)، کابلشو در چند نقطه پرس می‌شود تا اتصال کاملاً محکم شود. این پرس کردن باعث می‌شود رشته‌های سیم به شدت به بدنه کابلشو بچسبند و هیچ فاصله‌ای باقی نماند.
4. اتصال به تجهیزات: بخش سوراخ‌دار کابلشو روی پیچ یا شفت اتصال تجهیزات قرار می‌گیرد و به وسیله مهره ثابت می‌شود.
5. ایجاد مسیر رسانا: بدنه فلزی کابلشو جریان را از کابل به تجهیزات منتقل کرده و عملکردی مشابه یک رابط مطمئن و پایدار دارد.

مزایای استفاده از کابلشو بلند 12-185

• افزایش ایمنی اتصال: جلوگیری از گرم شدن نقطه اتصال به دلیل رسانایی بالا.
• کاهش افت ولتاژ: سطح تماس بیشتر باعث انتقال جریان بهتر می‌شود.
• مقاومت مکانیکی بالا: طول بلند کابلشو برای کابل‌های ضخیم و جریان‌های بالا مناسب‌تر است.
• طول عمر بالا: استفاده از فلزات مقاوم و آبکاری مناسب، طول عمر قطعه را افزایش می‌دهد.
• سازگاری با استانداردها: قطر سوراخ و ابعاد مطابق با استانداردهای جهانی است.

کاربردهای کابلشو بلند 12-185

این کابلشو در بخش‌های مختلف صنعت و پروژه‌های برق استفاده می‌شود:

1. تابلو برق صنعتی
2. نیروگاه‌ها و پست‌های برق
3. سیستم‌های انرژی خورشیدی و بادی
4. ماشین‌آلات سنگین
5. خطوط انتقال و توزیع برق فشار قوی و فشار متوسط
6. تأسیسات کارخانه‌ای

نکات مهم در انتخاب و نصب کابلشو بلند

• انتخاب سایز صحیح: قطر سوراخ و سطح مقطع کابلشو باید دقیقاً مطابق کابل مورد استفاده باشد (در اینجا 185mm² و سوراخ 12mm).
• استفاده از ابزار پرس استاندارد: پرس ناقص یا استفاده از ابزار نامناسب می‌تواند باعث شل شدن یا افزایش مقاومت اتصال شود.
• بررسی پوشش کابلشو: آبکاری قلع یا نیکل باعث افزایش مقاومت در برابر خوردگی و تضمین رسانایی بهتر می‌شود.
• عایق‌کاری نهایی: پس از نصب، استفاده از روکش حرارتی یا عایق مناسب برای جلوگیری از تماس ناخواسته با قسمت‌های برق‌دار ضروری است.

جمع‌بندی

کابلشو بلند 12-185 با طراحی ویژه خود برای انتقال جریان‌های بالا و ایجاد اتصال ایمن، یکی از بهترین انتخاب‌ها برای پروژه‌های صنعتی و تأسیسات برق محسوب می‌شود. بدنه مقاوم، رسانایی عالی، و قابلیت نصب استاندارد، این قطعه را به یک جزء حیاتی در سیستم‌های الکتریکی تبدیل کرده است.

استفاده صحیح از کابلشو نه تنها عملکرد تجهیزات را بهبود می‌بخشد بلکه ایمنی سیستم را افزایش می‌دهد. تهیه این محصول از فروشندگان معتبر و نصب توسط تکنسین‌های مجرب، بهترین نتیجه را برای پروژه‌های برق صنعتی به همراه خواهد داشت.
