کابلشو بیمتال 50 چیست؟ مشخصات فنی، کاربردها و راهنمای خرید

کابلشو بیمتال 50 یکی از مهم‌ترین و پرفروش‌ترین تجهیزات اتصال در صنعت برق است که برای اتصال کابل‌های آلومینیومی با سطح مقطع ۵۰ میلی‌متر مربع به شینه‌ها یا تجهیزات مسی استفاده می‌شود. این نوع کابلشو از دو فلز آلومینیوم و مس ساخته شده و هدف اصلی آن ایجاد یک اتصال ایمن، پایدار و مقاوم در برابر خوردگی گالوانیک است. با توجه به اینکه بسیاری از شبکه‌های برق از ترکیب هادی‌های آلومینیومی و تجهیزات مسی استفاده می‌کنند، استفاده از کابلشو بیمتال 50 کاملاً ضروری و اجتناب‌ناپذیر است.

در ادامه تمام آنچه درباره این کابلشو نیاز دارید، شامل مشخصات، کاربردها، استانداردها، مزایا، روش نصب و نکات خرید، بررسی می‌شود.

کابلشو بیمتال چیست؟

کابلشو بیمتال (Bi-Metal Lug) یک کابلشو دو فلزی است که قسمت لوله‌ای آن از آلومینیوم و قسمت پد یا کفشکی آن از مس قلع‌اندود ساخته شده است. این دو بخش با روش جوش انفجاری (Explosive Welding) به هم متصل می‌شوند تا یک رابط کاملاً یکپارچه و بادوام ایجاد کنند.

اتصال مستقیم کابل آلومینیومی به قطعات مسی باعث ایجاد خوردگی الکتروشیمیایی می‌شود؛ اما کابلشو بیمتال با ساختار دو فلزی خود این مشکل را برطرف می‌کند.

کابلشو بیمتال 50 چیست؟

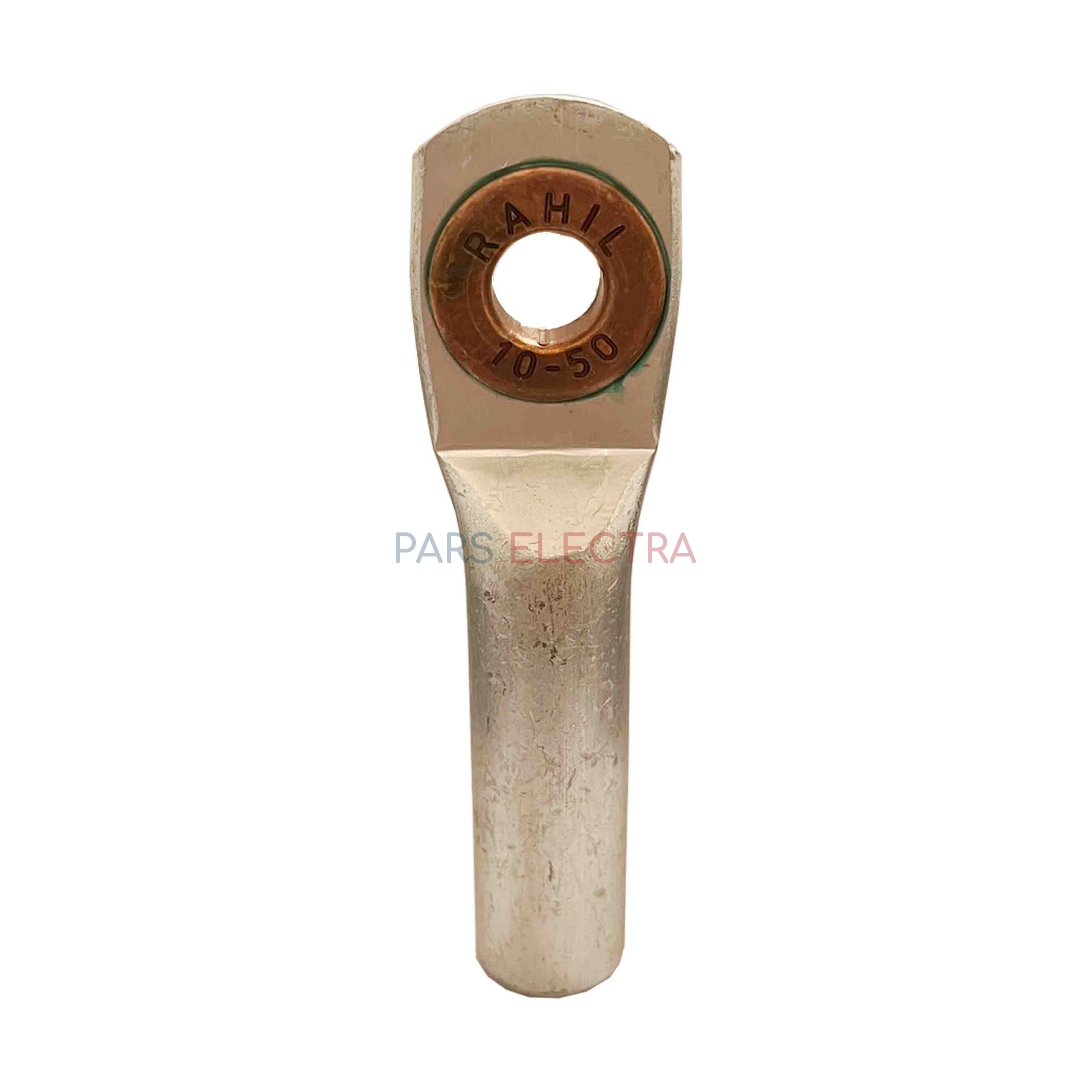

کابلشو بیمتال 50 مخصوص کابل‌های آلومینیومی ۵۰ میلی‌متر مربع طراحی شده است. یعنی اندازه لوله آلومینیومی این کابلشو کاملاً متناسب با قطر و ضخامت کابل 50 است. قسمت مسی آن نیز امکان اتصال استاندارد و مطمئن به شینه‌های مسی را فراهم می‌کند.

این محصول در شبکه‌های توزیع برق، تابلوهای برق صنعتی، نیروگاه‌ها و بسیاری از پروژه‌های الکتریکی مورد استفاده قرار می‌گیرد.

ویژگی‌ها و ساختار کابلشو بیمتال 50

در این بخش مهم‌ترین ویژگی‌های فنی کابلشو بیمتال سایز 50 را مرور می‌کنیم:

1. جنس بدنه

• قسمت لوله‌ای از آلومینیوم آنیل‌شده با هدایت الکتریکی بالا
• قسمت پد از مس الکترولیتی قلع‌اندود

2. روش اتصال آلومینیوم به مس

اتصال این دو فلز با فرآیند جوش انفجاری انجام می‌شود که بالاترین کیفیت پیوند را ایجاد می‌کند.

3. مقاومت الکتریکی بسیار پایین

این کابلشو سرعت انتقال جریان را بالا برده و از ایجاد نقاط داغ جلوگیری می‌کند.

4. مقاومت در برابر خوردگی

پدیده خوردگی گالوانیک بین مس و آلومینیوم با استفاده از کابلشو بیمتال کاملاً حذف می‌شود.

5. نصب آسان

با استفاده از دستگاه پرس هیدرولیک و لقمه استاندارد به‌راحتی نصب می‌شود.

6. استانداردهای ساخت

کابلشوهای بیمتال استاندارد معمولاً مطابق با موارد زیر تولید می‌شوند:

• DIN 46329
• BS 4579
• IEC 61238

کاربردهای کابلشو بیمتال 50

این محصول در پروژه‌های مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• تابلو برق‌های صنعتی و ساختمانی
• خطوط توزیع برق فشار ضعیف و متوسط
• اتصال کابل‌های آلومینیومی به شینه مسی
• پست‌های برق و ترانسفورماتورها
• سیستم‌های ارتینگ و توزیع نیرو
• کارخانه‌ها و واحدهای صنعتی بزرگ
• تجهیزات الکتریکی که نیاز به انتقال جریان پایدار دارند

به دلیل ترکیب دو فلز، کابلشو بیمتال 50 هم از مزایای مس بهره می‌برد و هم از قیمت مناسب آلومینیوم.

مزایای استفاده از کابلشو بیمتال 50

استفاده از این کابلشو مزایای زیادی دارد که در ادامه به آن‌ها اشاره می‌کنیم:

1. جلوگیری از خوردگی الکتروشیمیایی

این مهم‌ترین مزیت کابلشو بیمتال است. اتصال مستقیم کابل آلومینیومی به مس باعث خرابی سریع اتصال می‌شود.

2. بهبود راندمان انتقال جریان

کاهش مقاومت الکتریکی باعث کاهش تلفات انرژی و جلوگیری از داغ شدن اتصال می‌شود.

3. افزایش عمر اتصالات

با استفاده از این کابلشو، احتمال آسیب‌دیدگی کابل و تجهیزات کاهش می‌یابد.

4. ایمنی بالا

اتصال پایدار و مقاوم، خطر آتش‌سوزی و جرقه را به حداقل می‌رساند.

5. نصب سریع و استاندارد

با پرس هیدرولیک نصب دقیق، سریع و بدون پیچیدگی است.

روش نصب کابلشو بیمتال سایز 50

برای نصب صحیح کابلشو بیمتال 50 رعایت مراحل زیر ضروری است:

1. لخت‌کردن کابل

میزان لخت‌کردن باید مطابق استاندارد کابلشو باشد.

2. تمیز کردن سطح کابل

سطح آلومینیوم باید کاملاً تمیز باشد تا مقاومت اتصال افزایش پیدا نکند.

3. قرار دادن کابل داخل لوله آلومینیومی

کابل باید تا انتهای لوله وارد شود.

4. پرس کردن با دستگاه هیدرولیک

لقمه پرس باید دقیقاً مطابق کد درج‌شده روی کابلشو باشد.

5. اتصال کابلشو به شینه یا ترمینال

با پیچ و مهره استاندارد و واشر فنری، اتصال را کامل کنید.

6. عایق‌کاری

در صورت نیاز می‌توانید از وارنیش یا نوار عایق استفاده کنید.

نکات مهم در خرید کابلشو بیمتال 50

برای انتخاب کابلشو مناسب باید به نکات زیر توجه شود:

• کیفیت جوش انفجاری آلومینیوم و مس
• ضخامت پد مسی
• قلع‌اندود بودن بخش مس
• استاندارد بودن سایز لوله برای کابل 50
• وجود کد یا شماره پرس روی بدنه
• برند معتبر و شناخته‌شده
• عدم وجود ترک یا خط روی بدنه
• بسته‌بندی سالم

یک کابلشوی بی‌کیفیت می‌تواند باعث داغ شدن اتصال، افت جریان و حتی آتش‌سوزی شود.

قیمت کابلشو بیمتال 50

قیمت این محصول بسته به عوامل زیر متغیر است:

• برند تولیدکننده
• کیفیت مس و آلومینیوم
• نوع و کیفیت جوش انفجاری
• ضخامت بخش مسی
• نوسانات قیمت جهانی فلزات

به‌طور معمول کابلشوهای بیمتال کیفیت بالا قیمت بیشتری دارند اما عمر اتصال را چندین برابر افزایش می‌دهند.

جمع‌بندی

کابلشو بیمتال 50 یک تجهیز حیاتی در پروژه‌های برق است و برای اتصال کابل‌های آلومینیومی ۵۰ میلی‌متر مربع به تجهیزات و شینه‌های مسی استفاده می‌شود. این کابلشو با ساختار دو فلزی، مقاومت بالا، جلوگیری از خوردگی و هدایت الکتریکی مناسب، بهترین انتخاب برای ایجاد یک اتصال ایمن و بادوام است.

اگر در پروژه خود از ترکیب کابل‌های آلومینیومی و شینه‌های مسی استفاده می‌کنید، استفاده از این نه‌تنها توصیه می‌شود، بلکه یک الزام فنی و ایمنی است.
